tbi滾珠絲桿SFV8010、SFV8020螺母尺寸圖示：

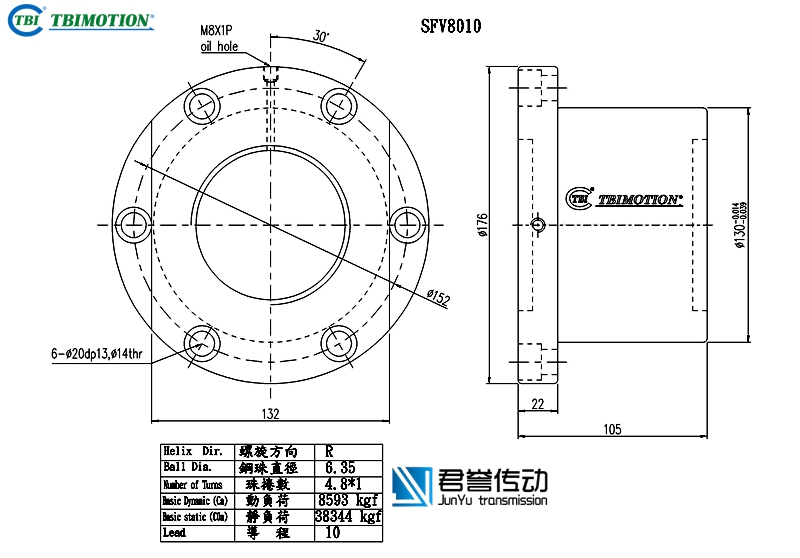

tbi滾珠絲桿螺母SFVR08010D1D,SFNIR08010D1N,法蘭雙切邊或者全圓，絲桿直徑80，導程10，珠圈數(shù)4.8*1，珠直徑6.35，動額定負荷8593，靜額定負荷38344，剛性145。

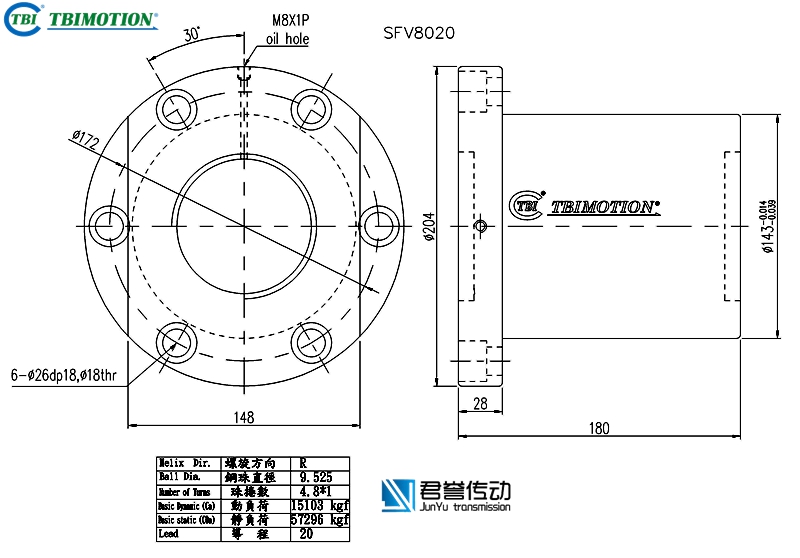

tbi滾珠絲桿螺母SFVR08020D1D,SFNIR08020D1N,法蘭雙切邊或者全圓，絲桿直徑80，導程20，珠圈數(shù)4.8*1，珠直徑9.525，動額定負荷15103，靜額定負荷57296，剛性168。

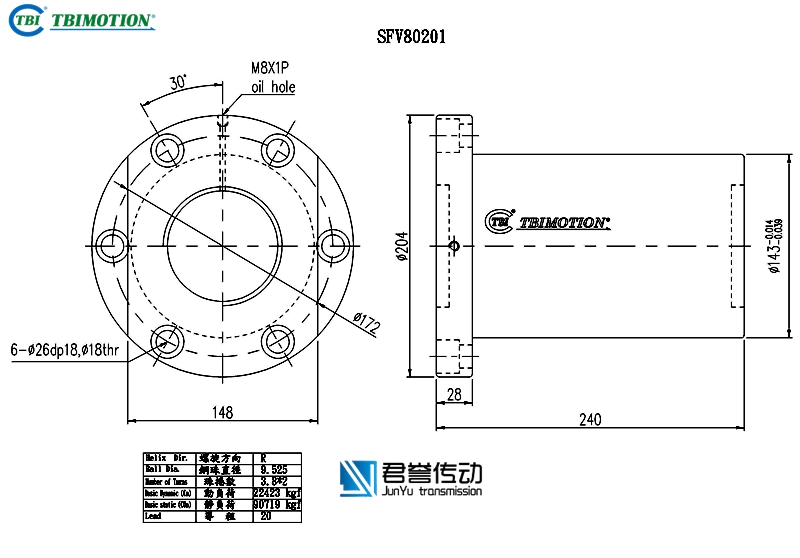

tbi滾珠絲桿螺母SFVR08020T2D,SFNIR08020T2N,法蘭雙切邊或者全圓，絲桿直徑80，導程20，珠圈數(shù)3.8*2，珠直徑9.525，動額定負荷22423，靜額定負荷90719，剛性260。
