tbi滾珠絲桿SFV2505、SFV2506、SFV2508、SFV2510、SFV2525螺母尺寸圖示：

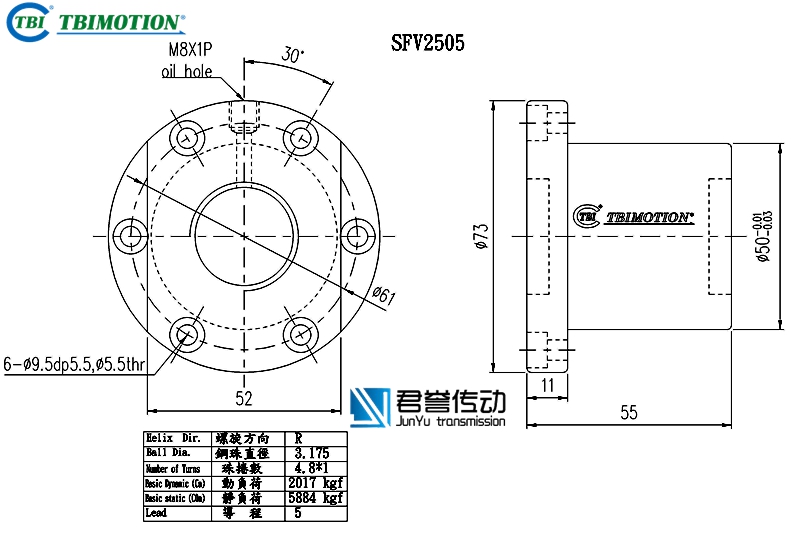

tbi滾珠絲桿螺母SFVR02505D1D,SFNIR02505D1N,法蘭雙切邊或者全圓，絲桿直徑25，導程05，珠圈數4.8*1，珠直徑3.175，動額定負荷2017，靜額定負荷5884，剛性56。

tbi滾珠絲桿螺母SFVR02506D1D,SFNIR02506D1N,法蘭雙切邊或者全圓，絲桿直徑25，導程06，珠圈數4.8*1，珠直徑3.969，動額定負荷2711，靜額定負荷7268，剛性58。

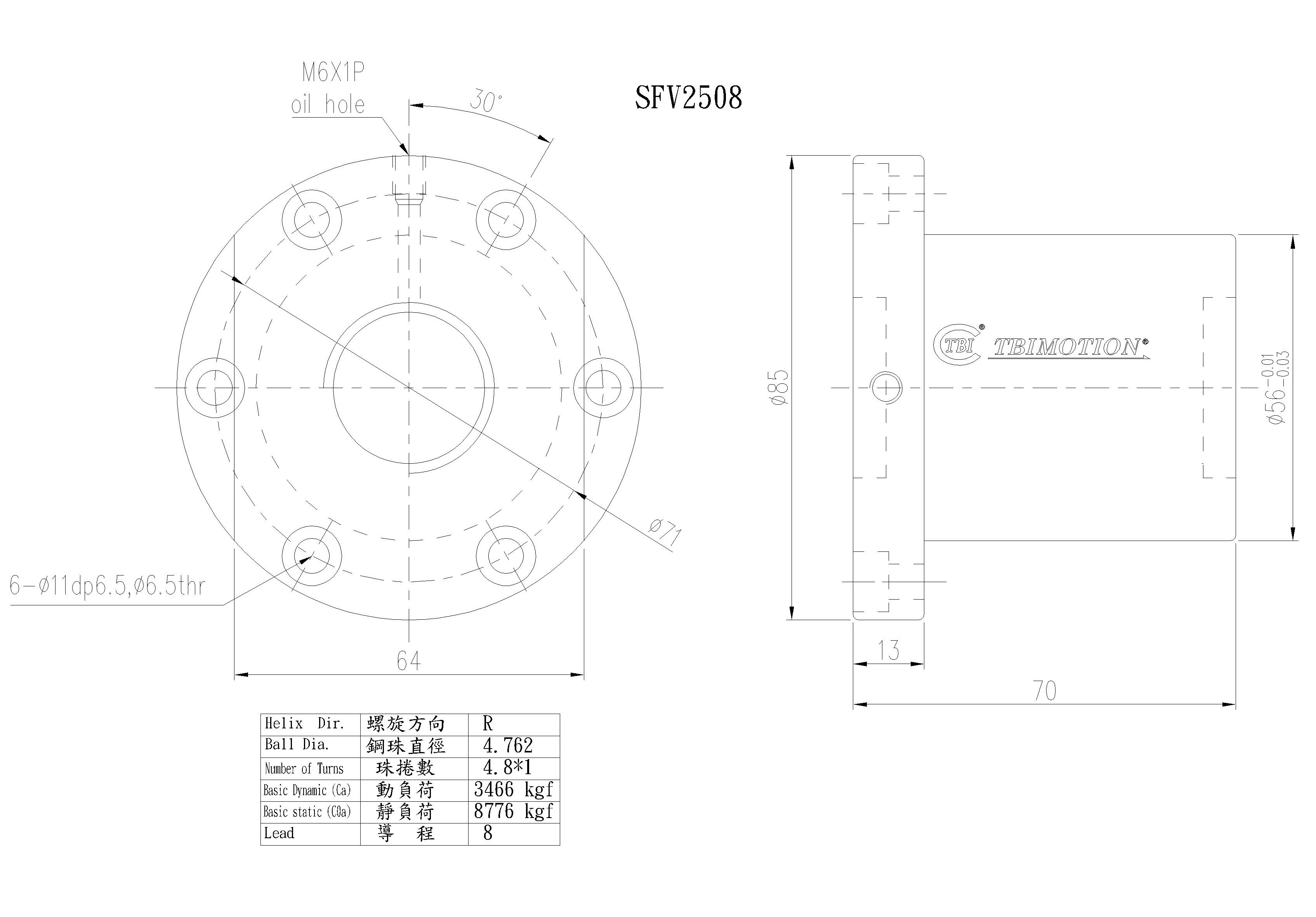

tbi滾珠絲桿螺母SFVR02508D1D,SFNIR02508D1N,法蘭雙切邊或者全圓，絲桿直徑25，導程08，珠圈數4.8*1，珠直徑4.762，動額定負荷3466，靜額定負荷8776，剛性61。

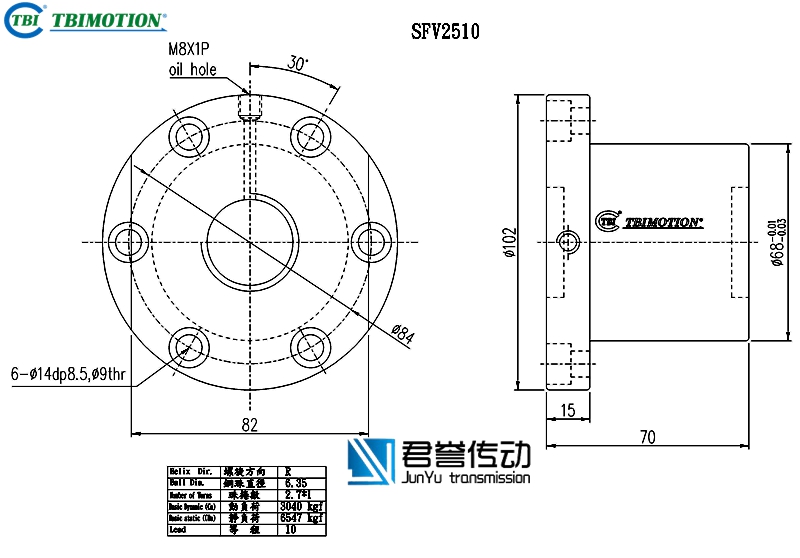

tbi滾珠絲桿螺母SFVR02510B1D,SFNIR02510B1N,法蘭雙切邊或者全圓，絲桿直徑25，導程10，珠圈數2.7*1，珠直徑6.35，動額定負荷3040，靜額定負荷6547，剛性37。

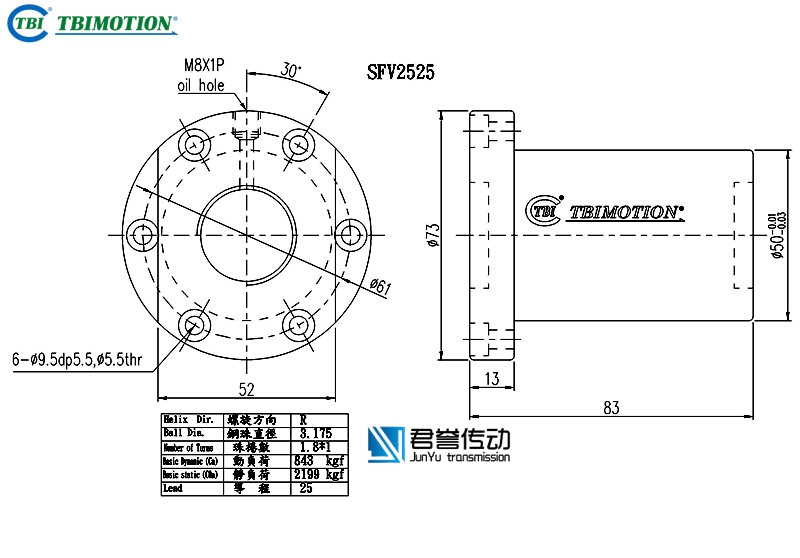

tbi滾珠絲桿螺母SFVR02525A1D,SFNIR02525A1N,法蘭雙切邊或者全圓，絲桿直徑25，導程25，珠圈數1.8*1，珠直徑3.175，動額定負荷843，靜額定負荷2199，剛性22。
