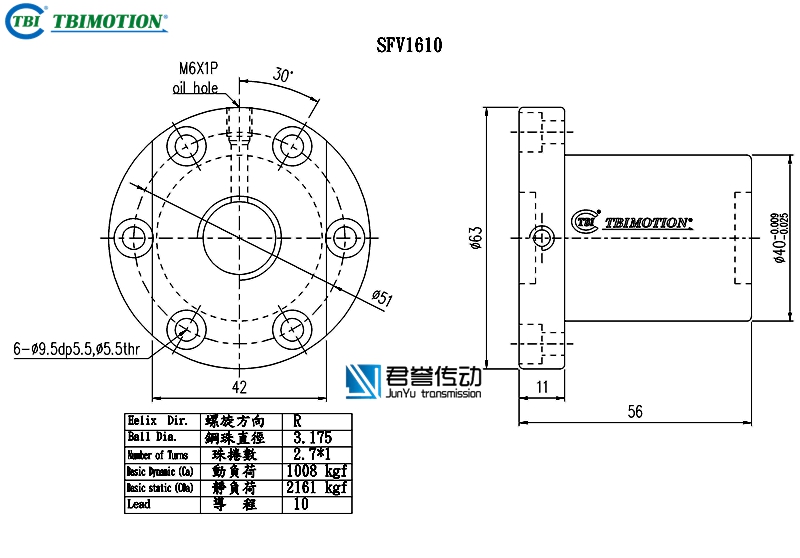

tbi滾珠絲桿SFV1604、SFV1605、SFV1610螺母尺寸圖示：

tbi滾珠絲桿螺母SFVR01604C1D,SFNIR01205C1N,法蘭雙切邊或者全圓，絲桿直徑16，導程04，珠圈數3.8*1，珠直徑2.381，動額定負荷931，靜額定負荷2285，剛性31。

tbi滾珠絲桿螺母SFVR01605D1D,SFNIR01605D1N,法蘭雙切邊或者全圓，絲桿直徑16，導程05，珠圈數4.8*1，珠直徑3.175，動額定負荷1914，靜額定負荷3662，剛性40。

tbi滾珠絲桿螺母SFVR01610B1D,SFNIR01610B1N,法蘭雙切邊或者全圓，絲桿直徑16，導程10，珠圈數2.7*1，珠直徑3.175，動額定負荷1008，靜額定負荷2161，剛性24。
