tbi滾珠絲桿SFH5005、SFH5010、SFH5020、SFH5050螺母尺寸圖示：

tbi滾珠絲桿螺母SFHR05005C1D,絲桿直徑50，導程05，珠圈數3..8*1，珠直徑6.35，動額定負荷2207，靜額定負荷9542，剛性68。

tbi滾珠絲桿螺母SFHR05010C1D,絲桿直徑48，導程10，珠圈數3.8*1，珠直徑6.35，動額定負荷5638，靜額定負荷17852，剛性79。

tbi滾珠絲桿螺母SFHR05020B1D,絲桿直徑48，導程20，珠圈數2.8*1，珠直徑6.35，動額定負荷5749，靜額定負荷18485，剛性87。

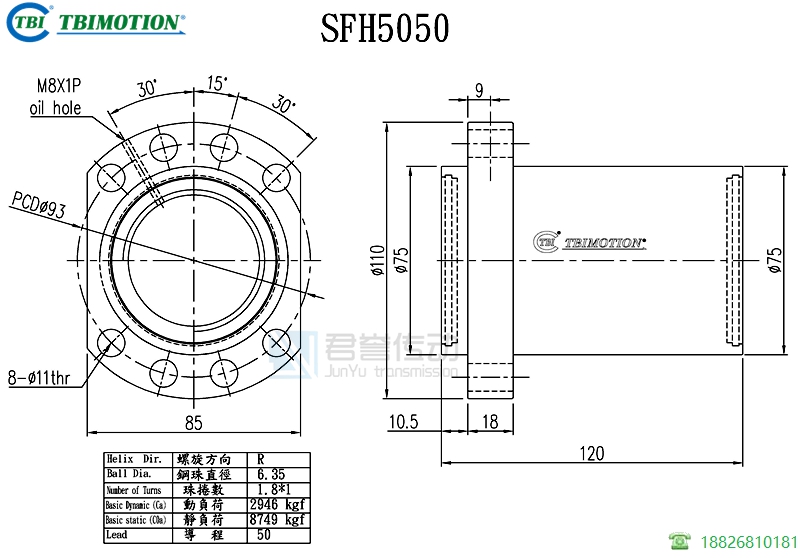

tbi滾珠絲桿螺母SFHR05050A1D,絲桿直徑48，導程50，珠圈數1.8*1，珠直徑6.35，動額定負荷2946，靜額定負荷8749，剛性42。

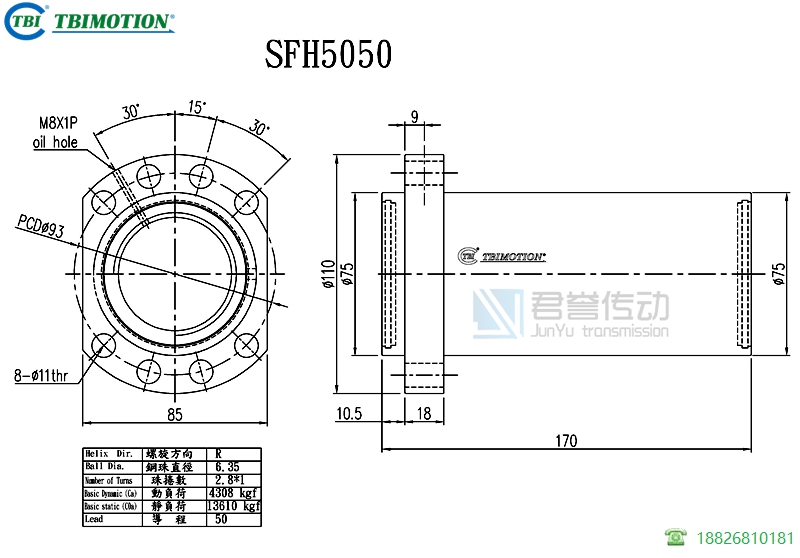

tbi滾珠絲桿螺母SFHR05050B1D,絲桿直徑48，導程50，珠圈數2.8*1，珠直徑6.35，動額定負荷4308，靜額定負荷13610，剛性65。
