tbi滾珠絲桿SFH1605、SFH1610、SFH1616、SFH1620螺母尺寸圖示：

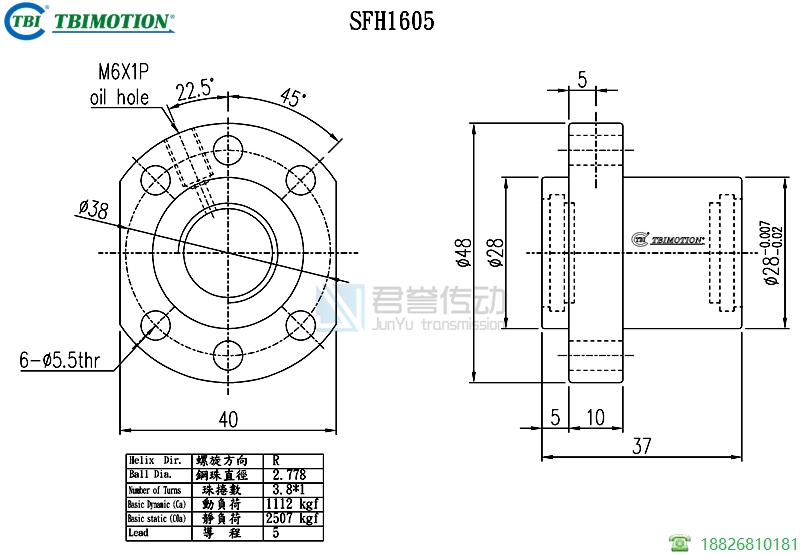

tbi滾珠絲桿螺母SFHR01605C1D,絲桿直徑15，導程05，珠圈數3..8*1，珠直徑2.778，動額定負荷1112，靜額定負荷2507，剛性30。

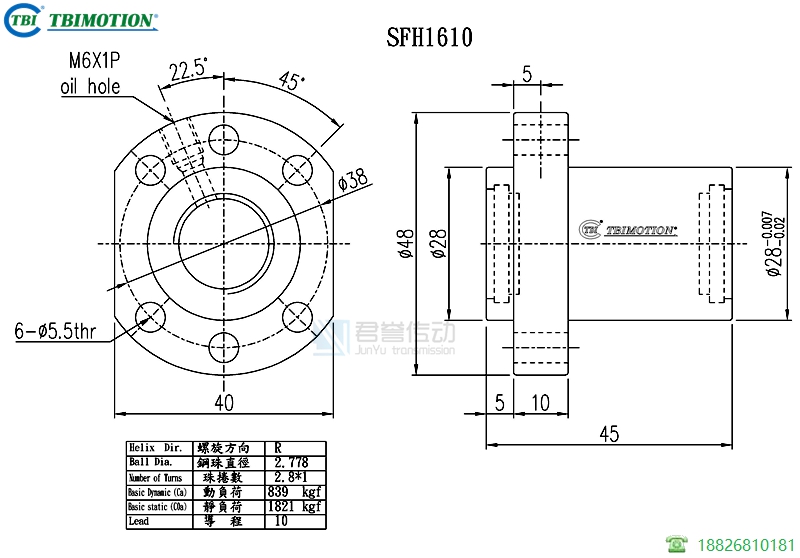

tbi滾珠絲桿螺母SFHR01610B1D,絲桿直徑15，導程10，珠圈數2.8*1，珠直徑2.778，動額定負荷839，靜額定負荷1821，剛性23。

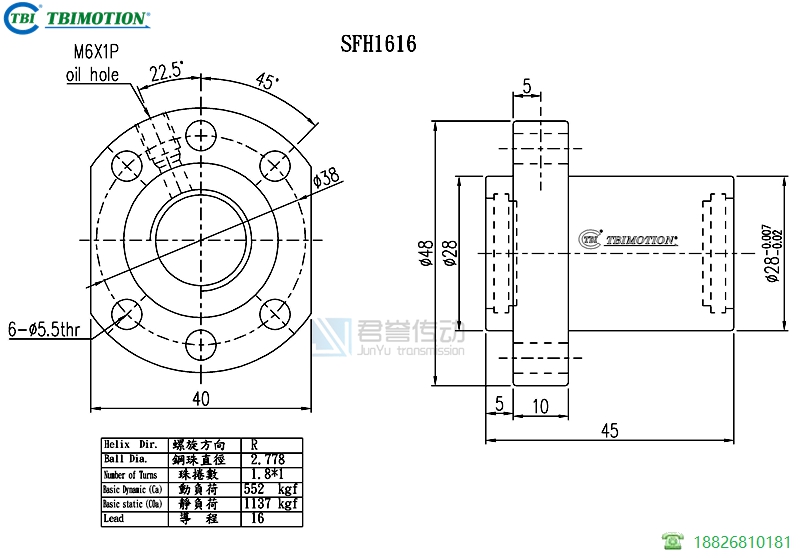

tbi滾珠絲桿螺母SFHR01616A1D,絲桿直徑16，導程16，珠圈數1.8*1，珠直徑2.778，動額定負荷552，靜額定負荷1137，剛性14。

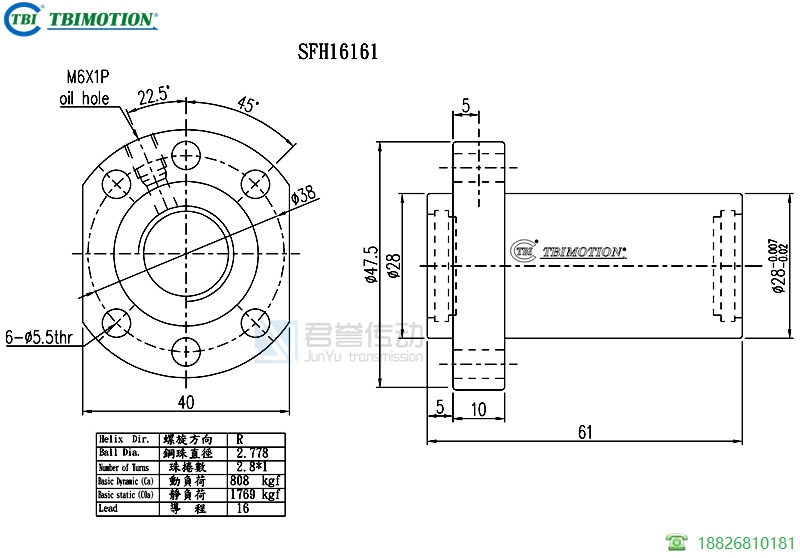

tbi滾珠絲桿螺母SFHR01616B1D,絲桿直徑16，導程16，珠圈數2.8*1，珠直徑2.778，動額定負荷802，靜額定負荷1769，剛性22。

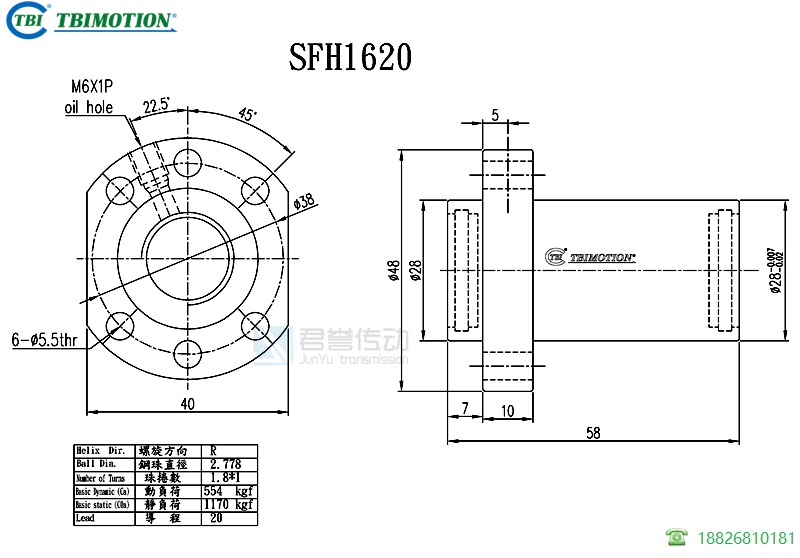

tbi滾珠絲桿螺母SFHR01620A1D,絲桿直徑16，導程20，珠圈數1.8*1，珠直徑2.778，動額定負荷554，靜額定負荷1170，剛性14。
